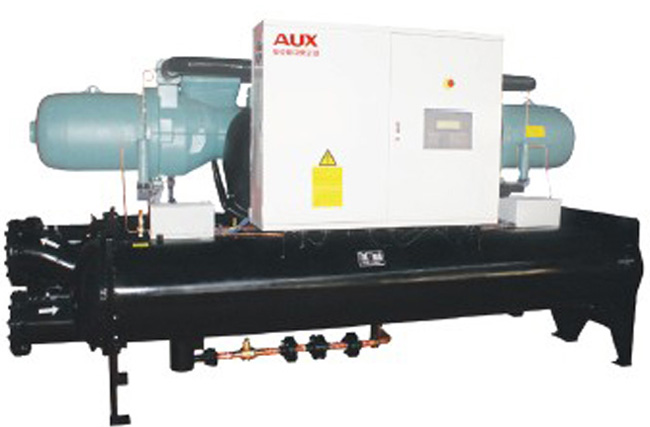

產品名稱:滿液式螺桿冷水機組
產品簡介:
AUX滿液式水冷螺桿冷水機組采用滿液式殼管式換熱器,能效高,有普通型、高效型兩個類型產品,共三十余款標準規格機型,制冷量涵蓋280KW - 1800KW;廣泛應用于賓館、酒樓、商場、醫院、工廠等各種工業建筑與民用建筑空調系統,也適用于塑膠、電鍍、食品加工、化工、電子行業等生產工藝用工業冷水。
滿液式專用壓縮機,5:6非對稱齒形結構,壓縮效率高,噪音。粺o級容量調節;專利機體結構、低壓抽承室設計和經濟器設計,運行效率高;吸氣過濾器高精度(25μm), 最大限度保證過濾效果;高精度三級油過濾器、大面積、壓降小,正常使用無需保養及更換。
專用滿液式殼管換熱器設計,使機組的COP提高15%,實現真正節能;特制的制冷器分配器,總換熱系數為傳統干式蒸發器的3倍以上,有效提高機組的能力及能效比,節約運行費用;
電子膨脹閥加孔板節流方式 ,機組運行更可靠;
專利引射回油回路,機組運行穩定性高;
并聯技術,季節能效更高。
普通能效機組性能參數表
機組型號LSSLGS |
280MSG |
315MSG |
345MSG |
405MSG |
460MSG |
510MSG |
550MSG |
620MSG |
制冷量 |
kW |
280 |
315 |
345 |
405 |
460 |
510 |
550 |
620 |
kcal/h×103 |
241 |
271 |
297 |
348 |
396 |
439 |
473 |
533 |
制冷輸
入功率 |
kW |
57.5 |
64.8 |
70.5 |
82.7 |
92.0 |
101.8 |
108.6 |
122.2 |
最大運
行電流 |
A |
145 |
164 |
189 |
206 |
266 |
281 |
305 |
328 |
電源 |
380V3N~/50Hz |
壓縮機 |
型號 |
半封閉螺桿式 |
數量(臺) |
1 |
啟動方式 |
Y-△ |
油加熱器功率(W) |
300 |
冷量調節 |
無級調節 |
蒸發器 |
型式 |
滿液式蒸發器 |
數量 |
1 |
管徑 |
DN100 |
DN100 |
DN125 |
DN125 |
DN125 |
DN125 |
DN150 |
DN150 |
水流量(m3/h) |
48.2 |
54.2 |
59.3 |
69.6 |
79.1 |
87.7 |
94.6 |
106.6 |
水阻力(Kpa) |
44 |
52 |
55 |
56 |
57 |
59 |
59 |
60 |
冷凝器 |
型式 |
殼管式冷凝器 |
數量 |
1 |
管徑 |
DN100 |
DN100 |
DN125 |
DN125 |
DN125 |
DN125 |
DN150 |
DN150 |
水流量(m3/h) |
58 |
65.3 |
71.5 |
83.9 |
94.9 |
105.2 |
113.3 |
127.6 |
水阻力(Kpa) |
50 |
54 |
57 |
58 |
59 |
61 |
61 |
62 |
制冷劑 |
種類 |
R22 |
控制方式 |
孔板+電子膨脹閥 |
外型尺寸 |
長 |
3200 |
3200 |
3250 |
3250 |
3250 |
3250 |
3500 |
3550 |
寬 |
1150 |
1150 |
1150 |
1200 |
1200 |
1200 |
1300 |
1350 |
高 |
1500 |
1500 |
1500 |
1630 |
1670 |
1670 |
1700 |
1700 |
運轉噪音 |
dB(A) |
74 |
74 |
75 |
76 |
78 |
78 |
79 |
79 |
機組重量 |
kg |
1700 |
1830 |
2000 |
2450 |
2550 |
2850 |
2900 |
3050 |
機組型號LSSLGS |
710MS |
800MS |
900MS |
1020MD |
1230MD |
1420MD |
1600MD |
1800MD |
制冷量 |
kW |
710 |
800 |
900 |
1020 |
1230 |
1420 |
1600 |
1800 |
kcal/h×103 |
610 |
688 |
774 |
877 |
1058 |
1221 |
1376 |
1548 |
制冷輸
入功率 |
kW |
140.0 |
157.1 |
181.7 |
200.0 |
240.3 |
283.5 |
312.6 |
351.1 |
最大運
行電流 |
A |
310 |
310 |
360 |
430 |
560 |
620 |
620 |
720 |
電源 |
380V3N~/50Hz |
壓縮機 |
型號 |
半封閉螺桿式 |
數量(臺) |
1 |
2 |
啟動方式 |
Y-△,分繞組 |
油加熱器功率(W) |
300 |
冷量調節 |
無級調節 |
蒸發器 |
型式 |
滿液式蒸發器 |
數量 |
1 |
管徑 |
DN150 |
DN150 |
DN150 |
DN200 |
DN200 |
DN250 |
DN250 |
DN250 |
制冷水量(m3/h) |
122.1 |
137.6 |
154.8 |
175.4 |
211.5 |
244.2 |
275.2 |
309.5 |
水阻力(Kpa) |
64 |
66 |
68 |
70 |
73 |
75 |
76 |
78 |
冷凝器 |
型式 |
殼管式冷凝器 |
數量 |
1 |
管徑 |
DN150 |
DN150 |
DN200 |
DN200 |
DN200 |
DN250 |
DN250 |
DN250 |
制冷水量(m3/h) |
146.2 |
164.6 |
186.0 |
209.8 |
252.8 |
292.9 |
328.9 |
369.9 |
水阻力(Kpa) |
66 |
68 |
70 |
72 |
75 |
77 |
78 |
80 |
制冷劑 |
種類 |
R22 |
控制方式 |
孔板+電子膨脹閥 |
外型尺寸 |
長 |
3550 |
3550 |
3550 |
4120 |
4180 |
4680 |
4680 |
4680 |
寬 |
1350 |
1400 |
1400 |
1400 |
1400 |
1550 |
1550 |
1700 |
高 |
1850 |
1850 |
1960 |
2050 |
2050 |
2100 |
2100 |
2100 |
運轉噪音 |
dB(A) |
81 |
82 |
82 |
82 |
82 |
83 |
83 |
83 |
機組重量 |
kg |
3850 |
4300 |
4600 |
5250 |
6900 |
7500 |
8100 |
9000 |
2.高能效機組性能參數表
機組型號LSSLGMS |
280MS |
315MS |
345MS |
405MS |
460MS |
510MS |
550MS |
620MS |
制冷量 |
kW |
280 |
315 |
345 |
405 |
460 |
510 |
550 |
620 |
kcal/h×103 |
241 |
271 |
297 |
348 |
396 |
439 |
473 |
533 |
制冷輸
入功率 |
kW |
52.2 |
58.9 |
64.1 |
75.1 |
83.6 |
92.6 |
98.7 |
111.1 |
最大運
行電流 |
A |
124 |
144 |
162 |
182 |
182 |
215 |
231 |
280 |
電源 |
380V3N~/50Hz |
壓縮機 |
型號 |
半封閉螺桿式 |
數量(臺) |
1 |
啟動方式 |
Y-△ |
油加熱器功率(W) |
300 |
冷量調節 |
無級調節 |
蒸發器 |
型式 |
滿液式蒸發器 |
數量 |
1 |
管徑 |
DN100 |
DN100 |
DN125 |
DN125 |
DN125 |
DN125 |
DN150 |
DN150 |
水流量(m3/h) |
48.2 |
54.2 |
59.3 |
69.6 |
79.1 |
87.7 |
94.6 |
106.6 |
水阻力(Kpa) |
44 |
52 |
55 |
56 |
57 |
59 |
59 |
60 |
冷凝器 |
型式 |
殼管式冷凝器 |
數量 |
1 |
管徑 |
DN100 |
DN100 |
DN125 |
DN125 |
DN125 |
DN125 |
DN150 |
DN150 |
水流量(m3/h) |
57.1 |
64.3 |
70.4 |
82.6 |
93.5 |
103.6 |
111.6 |
125.7 |
水阻力(Kpa) |
50 |
54 |
57 |
58 |
59 |
61 |
61 |
62 |
制冷劑 |
種類 |
R22 |
控制方式 |
孔板+電子膨脹閥 |
外型尺寸 |
長 |
3200 |
3200 |
3250 |
3250 |
3250 |
3250 |
3500 |
3550 |
寬 |
1150 |
1150 |
1150 |
1200 |
1200 |
1200 |
1300 |
1350 |
高 |
1500 |
1500 |
1500 |
1630 |
1670 |
1670 |
1700 |
1700 |
運轉噪音 |
dB(A) |
74 |
74 |
75 |
76 |
78 |
78 |
79 |
79 |
機組重量 |
kg |
1750 |
1900 |
2100 |
2550 |
2700 |
2850 |
3000 |
3200 |
機組型號LSSLGS |
710MD |
800MSD |
900MD |
1020MD |
1230MD |
1420MD |
1600MD |
1800MD |
制冷量 |
kW |
710 |
800 |
900 |
1020 |
1230 |
1420 |
1600 |
1800 |
kcal/h×103 |
610 |
688 |
774 |
877 |
1058 |
1221 |
1376 |
1548 |
制冷輸入功率 |
kW |
127.2 |
142.9 |
165.1 |
181.8 |
218.5 |
257.7 |
284.2 |
319.1 |
最大運
行電流 |
A |
310 |
310 |
360 |
430 |
560 |
620 |
620 |
720 |
電源 |
380V3N~/50Hz |
壓縮機 |
型號 |
半封閉螺桿式 |
數量(臺) |
1 |
2 |
啟動方式 |
Y-△ |
油加熱器功率(W) |
300 |
冷量調節 |
無級調節 |
蒸發器 |
型式 |
滿液式蒸發器 |
數量 |
1 |
管徑 |
DN150 |
DN150 |
DN150 |
DN200 |
DN200 |
DN250 |
DN250 |
DN250 |
制冷水量(m3/h) |
122.1 |
137.6 |
154.8 |
175.4 |
211.5 |
244.2 |
275.2 |
309.5 |
水阻力(Kpa) |
64 |
66 |
68 |
70 |
73 |
75 |
76 |
78 |
冷凝器 |
型式 |
殼管式冷凝器 |
數量 |
1 |
管徑 |
DN150 |
DN150 |
DN200 |
DN200 |
DN200 |
DN250 |
DN250 |
DN250 |
制冷水量(m3/h) |
144.0 |
162.1 |
183.2 |
206.7 |
249.1 |
288.5 |
324.0 |
364.4 |
水阻力(Kpa) |
66 |
68 |
70 |
72 |
75 |
77 |
78 |
80 |
制冷劑 |
種類 |
R22 |
充注量 |
250 |
325 |
315 |
355 |
425 |
415 |
510 |
535 |
控制方式 |
孔板+電子膨脹閥 |
外型尺寸 |
長 |
3550 |
3550 |
3550 |
4120 |
4180 |
4180 |
4680 |
4680 |
寬 |
1350 |
1400 |
1400 |
1400 |
1400 |
1550 |
1550 |
1700 |
高 |
1850 |
1850 |
1960 |
2050 |
2050 |
2100 |
2100 |
2100 |
運轉噪音 |
dB(A) |
81 |
82 |
82 |
82 |
82 |
83 |
83 |
83 |
機組重量 |
kg |
4000 |
4500 |
4800 |
5400 |
7100 |
7800 |
8400 |
9300 |
|
